Le boîtier UCH (Unité Centrale Habitacle), c’est un peu le cerveau du confort et de la sécurité de ta caisse. Quand il lâche, il peut carrément t’immobiliser sur le parking ou te faire croire que toute l’électronique part en vrille. J’ai vu et revu ce genre de panne en garage et sur piste, et crois-moi, c’est rarement la première chose qu’on suspecte. Pourtant, comprendre ce que fait ce petit boîtier te fera économiser des heures de galère et des centaines d’euros en faux diagnostics.
C’est quoi un boîtier UCH et pourquoi c’est critique ?

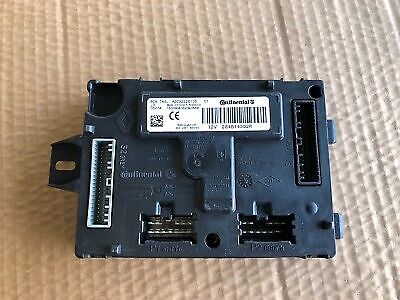

L’UCH, c’est le calculateur de carrosserie et d’habitacle qui pilote tes serrures, vitres électriques, éclairage, essuie-glaces, et même ton système anti-démarrage. En gros, il joue les chefs d’orchestre entre tous les capteurs, les commandes au volant ou sur les portes, et les autres calculateurs du véhicule (moteur, ABS, ESP). Ce boîtier fait le lien via les réseaux multiplexés (CAN, LIN) et gère une partie des relais et fusibles intégrés. Son impact, c’est direct : sécurité (feux, signalisation, démarrage), confort (climatisation, lève-vitres impulsionnels, verrouillage auto), et fiabilité globale. Quand l’UCH déconne, ta caisse peut devenir ingérable ou carrément immobile.
Le cerveau électronique de ta caisse
Concrètement, l’UCH centralise toutes les infos et commandes : clignotants, feux automatiques, intermittence des essuie-glaces, délai d’extinction du plafonnier, fermeture centralisée automatique, déverrouillage sélectif des portes, alarme… Il intègre aussi la logique d’anti-vol et d’anti-démarrage, en dialoguant avec le transpondeur de ta clé et le calculateur moteur. L’UCH reçoit des signaux de ton comodo, des capteurs de portes, du capteur de pluie/luminosité, et pilote en retour les moteurs de serrure, les feux, les relais d’essuie-glaces, etc. Il surveille également les tensions : batterie et alternateur. Une tension instable ou des masses pourries, et tu te retrouves avec des bugs qui ressemblent à s’y méprendre à une panne d’UCH. Mon tip : si t’aimes les modifs (LED, plafonnier tuning, rétros rabattables électriques, options cachées), sache que l’UCH conditionne la plupart de ces fonctions. Pense toujours à vérifier la compatibilité logicielle avant de toucher quoi que ce soit.
Les marques concernées (spoiler : surtout Peugeot, Citroën, Renault)
Petite clarification de vocabulaire, parce que chaque constructeur a son appellation. Chez Renault, Dacia et Nissan, on parle d’UCH (Unité Centrale Habitacle). Du côté PSA (Peugeot, Citroën, DS), c’est le BSI (Boîtier de Servitude Intelligent). Les autres marques utilisent souvent le terme générique BCM (Body Control Module). Dans tous les cas, les symptômes et la logique de diagnostic restent proches, mais les outils de diag et les procédures de codage diffèrent : Renault CLIP, PSA DiagBox, VAG-COM pour le groupe VAG, etc. Avant d’acheter une pièce d’occasion ou de te lancer dans un remplacement, identifie la référence exacte et la génération de ton boîtier : même modèle, millésimes différents = souvent connecteurs ou soft incompatibles.
Les symptômes de panne UCH (les signaux qui mentent pas)
Les symptômes d’une panne d’UCH sont souvent multiples, aléatoires et capricieux. Ils peuvent facilement être confondus avec une panne de faisceau électrique, un relais grillé ou une masse défaillante. C’est pour ça qu’il faut toujours croiser les indices : état de la batterie, tension de charge, et surtout un scan complet OBD pour lire les défauts enregistrés dans l’UCH et les autres calculateurs. Ne jamais tirer de conclusions hâtives, c’est la règle numéro un.
Verrouillage et vitres qui déconnent
Les symptômes typiques côté confort, c’est : fermeture ou ouverture aléatoire des portes, télécommande qui ne répond plus, vitres impulsionnelles perdues (tu dois tenir le bouton enfoncé), rétroviseurs qui ne se rabattent plus automatiquement, coffre capricieux. Pour différencier une panne d’UCH d’un actuateur de serrure ou d’un comodo mort, regarde l’ampleur : si tout le véhicule est touché en même temps, suspecte l’UCH ; si c’est une porte isolée, penche plutôt pour le moteur de serrure ou le faisceau. Checks rapides avant de paniquer : pile de la télécommande, resynchronisation de la clé (procédure souvent dans le manuel), apprentissage de la fin de course des vitres (anticalaminage). Ces petites manips règlent 30 % des cas. SEO : si tu cherches « panne UCH verrouillage » ou « vitres électriques UCH », t’es pile dans le sujet.
Tableau de bord en mode sapin de Noël
Là, c’est le festival : voyants qui s’allument au hasard, bip ou buzzer intempestif, message « anti-démarrage à contrôler » ou « défaut système de freinage », compte-tours et jauges qui tombent en rade, clignotants qui s’emballent ou ne clignotent plus. L’UCH dialogue avec le combiné d’instruments via le bus CAN, donc une tension basse (batterie fatiguée) ou une masse foireuse peut parfaitement mimer une panne d’UCH. Mon tip de terrain : si tout s’éclaire quand tu claques une porte ou que tu roules sur un dos d’âne, pense d’abord à des masses ou cosses de batterie oxydées avant d’accuser le boîtier. Mesure la tension au repos et sous charge, inspecte les points de masse châssis/boîte, nettoie tout ça au contact cleaner et à la brosse laiton.
Problèmes d’éclairage et d’essuie-glaces
Symptômes classiques : feux qui restent allumés moteur coupé, éclairage du plafonnier HS, essuie-glaces qui s’arrêtent en plein milieu du pare-brise, mode intermittent KO, feux de détresse capricieux. Il faut distinguer trois suspects : le comodo (manette sous le volant), l’UCH lui-même, ou les relais intégrés dans l’UCH. La bonne nouvelle, c’est qu’avec une valise tu peux activer les sorties en mode actionneur : si les feux ou essuie-glaces répondent depuis la valise mais pas depuis le comodo, c’est le comodo ou le câblage ; si rien ne se passe même en mode actionneur, bingo, c’est l’UCH. Mention spéciale aux infiltrations d’eau : pied d’habitacle mouillé, joint de pare-brise défaillant, évacuations d’eau de baie bouchées… L’eau qui coule sur l’UCH, c’est le meilleur moyen de le cramer ou de le rendre fou.
Démarrage capricieux ou impossible
Le gros stress : tu tournes la clé (ou appuies sur le bouton), et rien. Ou alors le démarreur se bloque, le voyant clé clignote comme un stroboscope, un message « anti-démarrage défaillant » s’affiche, ou le moteur démarre une fois sur dix. L’UCH gère tout le système anti-démarrage : il dialogue avec l’antenne transpondeur (la bague autour du contacteur), la puce dans ta clé, et le calculateur moteur. Si ce trio ne se comprend plus, le moteur reste muet. Checks de base : tester avec le double de clé, vérifier l’état de l’antenne transpondeur (pas de coupure/oxydation), scanner les défauts dans les modules « antidémarrage » et « UCH ». Avertissement : ne jamais insister sur le démarreur si la tension batterie est faible, tu risques de griller le solénoïde ou de noyer le démarreur. Stabilise ta batterie d’abord, puis diag.
Diagnostiquer ton boîtier UCH (check avant de claquer du cash)
La méthode, c’est le nerf de la guerre : alimentation électrique, masses, scan OBD, tests actionneurs, continuités. L’objectif, c’est d’isoler l’UCH des capteurs, comodos et faisceaux pour être sûr à 100 % que c’est bien lui le coupable. Mon mantra de garagiste : on prouve d’abord, on achète après. Trop de mecs balancent 300–500 € dans un UCH neuf alors que c’était juste une cosse de batterie qui faisait mauvais contact ou un fusible pété dans la boîte à fusibles principale.
Les outils indispensables (valise OBD, multimètre…)
Pour diagnostiquer proprement, tu as besoin de : une valise de diagnostic compatible constructeur (Renault CLIP, PSA DiagBox, interface multimarque pro ; l’ELM327 de base est limité), un multimètre (tension, continuité, résistance), un testeur de continuité ou lampe témoin 12 V, une pince ampèremétrique DC (pour mesurer les courants de fuite), du spray contact nettoyant, une brosse métallique, et surtout les schémas électriques du véhicule (souvent dispos dans la RTA ou en PDF sur les forums). En option pro : alimentation stabilisée 12–14 V pour maintenir la tension pendant le codage, interface CAN pour sniffer les trames, extracteur de pins pour démonter les connecteurs sans tout péter, outil pour dépointer/repointer les tresses de masse. Pense aussi aux gants antistatiques pour manipuler l’électronique sensible, et débranche toujours la batterie borne négative avant de toucher aux connecteurs de l’UCH.
La méthode étape par étape
1) Batterie et charges : mesure la tension à froid (repos >12,4 V), sous charge (démarreur : >10 V), et moteur tournant (alternateur : 13,8–14,4 V). Contrôle le ripple de l’alternateur (ondulation AC résiduelle, max 0,5 V) qui peut perturber l’UCH. 2) Fusibles et relais : inspection visuelle + test au multimètre. Vérifie les alimentations +12 V permanent et +12 V après contact, ainsi que les masses sur les connecteurs de l’UCH (selon schéma). 3) Scan OBD : lis les défauts dans UCH/BSI/BCM, antidémarrage, module de verrouillage, essuie-glaces. Note les défauts intermittents ou mémorisés, efface-les et vois lesquels reviennent immédiatement. 4) Tests actionneurs : via la valise, active les sorties UCH (verrouillage, feux de croisement, route, stop, clignotants, essuie-glaces, lève-vitres) pour valider que les sorties fonctionnent. 5) Contrôle comodos/capteurs : vérifie que l’UCH « voit » bien les signaux d’entrée (positions des comodos, états portes ouvertes/fermées, capteur de pluie/luminosité). 6) Inspection physique : démonte l’UCH, cherche traces d’oxydation/humidité, pistes cramées, composants gonflés, odeur de brûlé, connecteurs vert-de-gris. Conclusion : si alimentation et masses OK, entrées OK, mais sorties KO, l’UCH est fortement suspect.
Les pièges à éviter (fusibles, relais, faux diagnostics)
Premier piège : confondre l’UCH avec l’UPC ou BSM (boîtier de servitude moteur), qui gère les relais et fusibles du compartiment moteur (ventilateur, pompe à carburant, injection). L’UCH, lui, c’est l’habitacle. Faux positifs classiques : piles de télécommandes faibles, comodo défaillant, masse caisse/boîte corrodée, batterie en fin de vie. Erreur de débutant : remplacer l’UCH sans le coder ou le virginiser, résultat le véhicule reste immobilisé par l’antidémarrage. Toujours vérifier les infiltrations d’eau (joints de pare-brise, bouchons d’évacuation d’eau de caisse), et les tirages de courant parasites (qui déchargent la batterie et perturbent l’UCH). Garde bien tous tes logs et rapports avant/après effacement de défauts, ça aide à voir les récurrences.
Remplacement du boîtier UCH : la procédure complète
Avant tout : sécurité. Débranche la batterie (borne négative en premier), attends 5–10 minutes pour que les condensateurs se vident, et travaille dans un environnement sec. Le remplacement d’un UCH, c’est mécanique + électronique : tu débranche, tu remplace, mais après il faut obligatoirement coder le nouveau boîtier au VIN du véhicule. Localisations habituelles : derrière la boîte à gants, sur la platine de fusibles habitacle, ou sous le pied du conducteur. Étapes génériques : recule le siège conducteur au max, débranche la batterie, dépose les caches plastiques/vis/clips d’accès, dégage les faisceaux sans tirer comme un bourrin (il y a des verrous, des clips de sécurité). Précautions : évite les décharges électrostatiques (ESD), ne force jamais les connecteurs, repère par photo ou étiquette chaque connecteur (surtout s’ils se ressemblent), vérifie l’absence d’humidité résiduelle dans le logement. Mon tip : aspire et nettoie bien la zone, contrôle l’état des pins des connecteurs (oxydation, pliure), répare les isolants blessés avec de la gaine thermorétractable. Présente le boîtier neuf ou reconditionné : vérifie que la référence exacte et l’index correspondent (lettres/chiffres sur l’étiquette). Branche les connecteurs bien en butée jusqu’au clic, contrôle le serrage des vis de masse et la présence du +12 V permanent et +12 V après contact. Repose les supports et caches, reconnecte la batterie en dernier (positif puis négatif). Premier test sans tout remonter : vérifie que le réseau s’éveille (voyants tableau de bord, plafonnier), que la valise détecte l’UCH et peut communiquer avec lui.
Programmation et configuration (étape obligatoire !)
Un UCH neuf ou d’occasion, c’est comme un disque dur vierge ou mal configuré : il faut le marier au VIN du véhicule, coder les options (verrouillage automatique, feux diurnes DRL, essuie-glaces automatiques, type de climatisation, alarme), et appairer les clés/transpondeurs. Outils : Renault CLIP pour les UCH, DiagBox pour les BSI ; certains nécessitent le code PIN ou ISK (code sécurité du véhicule). Sur de l’occasion, un clonage EEPROM/Flash est parfois possible avec des outils spécialisés (Xprog, Tango, etc.). Prérequis : alimentation stabilisée >13 V pendant tout le codage (utilise un chargeur intelligent ou une alim de labo), aucun consommateur branché (pas de phares, radio, clim). Une fois le codage terminé, efface tous les défauts, teste chaque fonction une par une (toutes les clés, vitres impulsionnelles, feux auto, essuie-glaces, verrouillage), et essaie de démarrer à chaud puis à froid. Si tout fonctionne, remonte le tout et fais un tour de chauffe pour valider sur route.
Budget réaliste et alternatives
Parlons cash. Le coût global d’un remplacement d’UCH, c’est : pièce + main-d’œuvre + codage. Selon ton choix (neuf, occasion, réparation) et ta capacité à faire toi-même, la facture peut varier de 150 € à plus de 800 €. Voici mon analyse par option, avec le rapport prix/fiabilité selon ton usage (daily driver ou track day).
| Option | Prix pièce | Avantages | Inconvénients |
|---|---|---|---|
| Neuf OEM | 300–600 € | Fiabilité max, garanti constructeur, plug-and-play après codage | Coût élevé |
| Occasion | 50–150 € | Prix cassé | Pas plug-and-play, nécessite codage/clonage/virginisation, historique inconnu, risque de panne cachée |
| Réparation/rebuild | 100–250 € | Bon compromis si panne identifiée (eau, condensateurs HS, piste coupée), souvent garanti 6–12 mois | Délai (envoi/retour), nécessite un UCH de rechange ou immobilisation |
Main-d’œuvre garage : 1 à 2 heures, soit 70–180 € selon le réseau (concessionnaire ou indépendant). Codage/programmation : 50–150 € si tu passes par un pro avec valise officielle. Service de clonage EEPROM (si tu achètes d’occasion et veux garder tes clés) : 80–200 €. Mon conseil selon les symptômes et le budget : si c’est une infiltration d’eau ou un composant grillé identifié, tente la réparation chez un spécialiste électronique auto ou un reconditionneur (il y en a plein sur les forums Renault/PSA). Si tu veux la tranquillité et que tu roules tous les jours, prends du neuf OEM chez le concessionnaire ou un équipementier (Valeo, Siemens VDO). Si t’es bricoleur, que t’as les outils de codage et du temps, l’occasion peut être une bonne affaire, à condition de vérifier la référence exacte (étiquette UCH), la compatibilité millésime/équipements, et la version logicielle/hardware. Évite absolument les copies cheap ou « universelles » vendues sans support ni garantie de compatibilité. Astuce Enzo : prends la référence en photo + note le VIN avant d’acheter, demande une politique de retour claire si le codage s’avère impossible, et rejoins les groupes/forums spécialisés où des passionnés partagent les bonnes adresses de reconditionneurs testés et approuvés.
